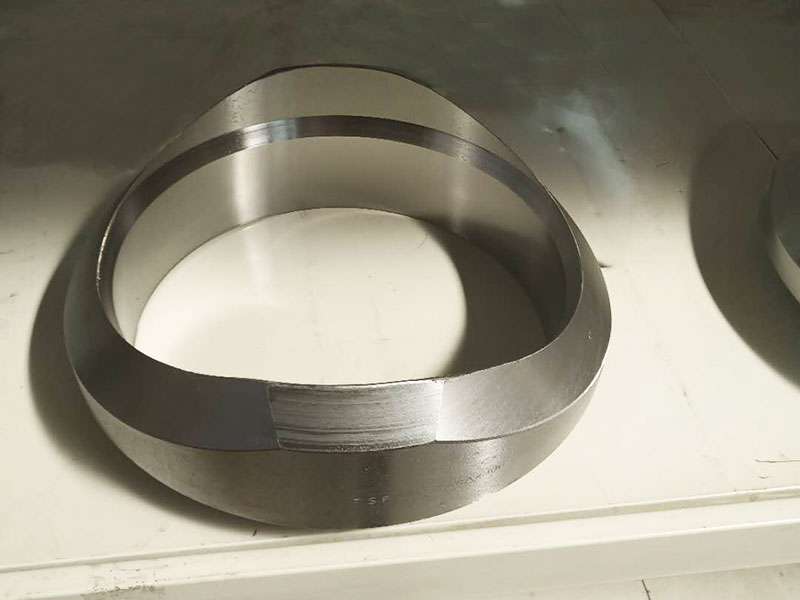

锻造支管台

产品类别：

> 锻造系列 > 支管台

应用领域：

石油天然气输送

连接方式：

焊接连接

产品品牌：

沧州盈鑫管道装备制造有限公司

产品说明：

支管台又叫支管座、鞍座、鞍型管接头。主要用于支管连接的补强型管件，代替使用异径三通、补强板、加强管段等支管连接型式。具有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。常用

支管台又叫支管座、鞍座、鞍型管接头。主要用于支管连接的补强型管件，代替使用异径三通、补强板、加强管段等支管连接型式。具有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。

常用规格

支管台本体采用优质锻件，用材与管道材料相同，有碳钢、合金钢、不锈钢等。支管座与主管均采用焊接，与支管或其他管（如短管、丝堵等）、仪表、阀门的连接有对焊连接、承插焊连接、螺纹连接三种型式。支管台常用制造执行标准有MSS SP-97、GB/T19326等标准。

特点

支管台具有安全可靠、降低造价、施工简单、改善介质流道、系列化标准化，设计选用方便等突出优点，尤其在高压、高温、大口径、厚壁管道中使用日益广泛，取代了传统的支管连接方法。

组成技术

1、焊接支管台一般是整体锻件加工而成，支管台结构分为主管连接端、加强部分、支管连接端。

2、支管台的焊接工艺评定

支管台的焊缝的坡口是一个单边V型坡口，可以确定焊缝的形式为对接焊缝（坡口焊缝）和角焊缝的组合焊缝。

3、管台的焊工资质要求

焊工需按照《特种设备焊接操作人员考核细则》的有关规定，取得相关焊接

项目资质，考虑管子外径覆盖时，应考虑支管台的坡口面直径（支管外径），主管的直径不在焊工评定的考虑范围之内。当有过渡斜面时，坡口面直径是指从坡口面测量的实际直径，一般小于支管台外径，而管台焊接为支管有坡口的对接焊缝和角焊缝的组合焊缝。因此焊工持有6G管证即可覆盖。

分类

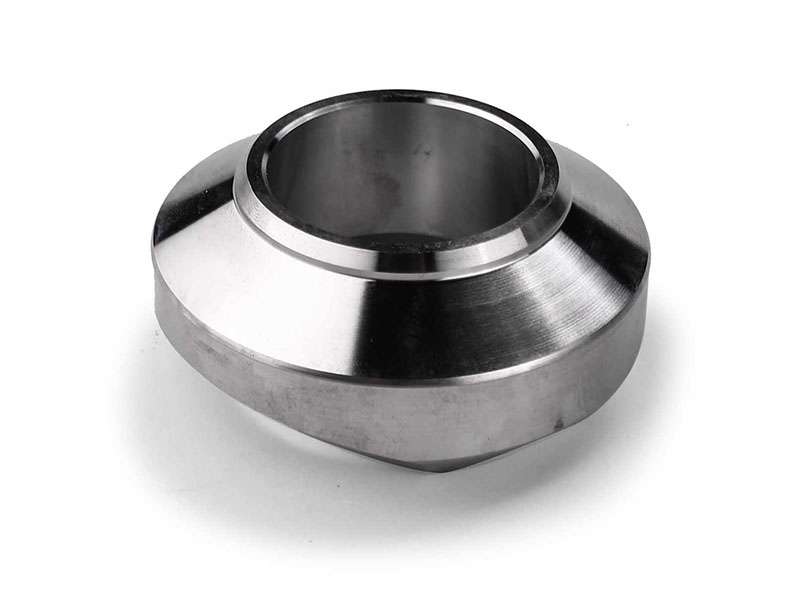

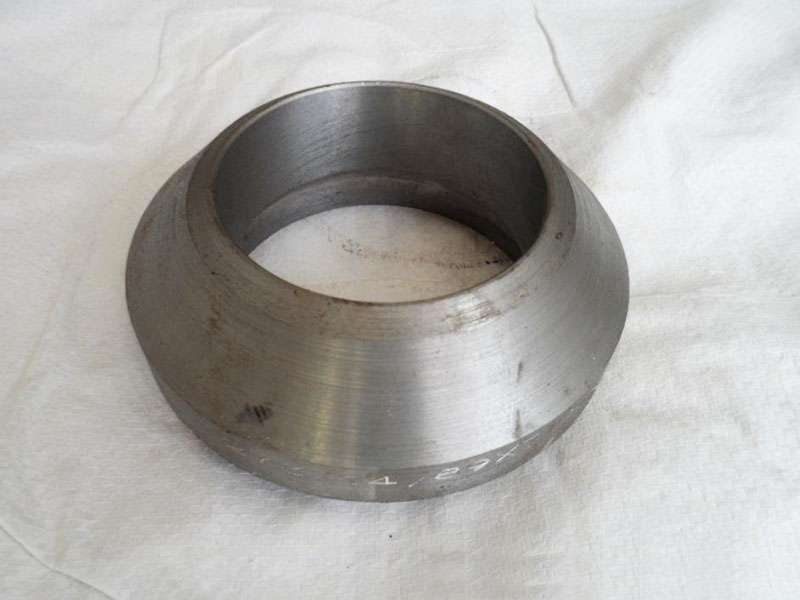

1、对焊支管台是最常见的分支连接件。它端部制成坡口，与直管对焊连接，因而被认为是一个对焊管件。对焊支管台的设计使应力集中最小化，提供了整体补强。对焊支管台有STD、XS和Sch160三个压力等级。

2、承插支管台基部与对焊支管台相同，但是其分支连接采用承插焊连接。承插支管台有3000#、6000#两个压力等级。

3、螺纹支管台基部与对焊支管台相同，但是其分支连接采用螺纹连接，不需要焊接。螺纹支管台有3000#、6000#两个压力等级。

4、斜接支管台用于45°分支。与支管连接可以采用对焊、承插焊和螺纹连接的方式。

5、弯头支管台用于在长半径弯头或者短半径弯头上提供分支连接。与支管连接可以采用对焊、承插焊和螺纹连接的方式。

6、短管支管台常用于阀门安装及排气。厚度有XS和XXS两个等级，长度从3.1/2英寸至6.1/2英寸，端部为插口或外螺纹。

7、嵌入式管座外形为波状，整体补强。与支管为对焊连接，常用于低压管路。
